在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環境。
液相蒸發是在管道中進行的，按照要求，這個過程會產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。

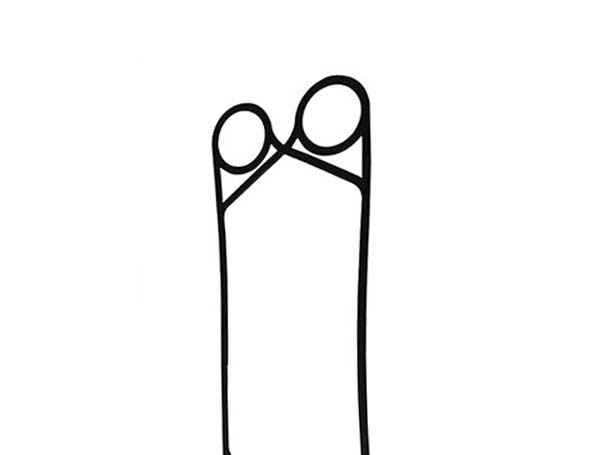

板式換熱器工藝組合的特點是:流體若從板的左角孔進入，則總是從板的左角孔出來，反之亦然。組裝時，要正確區分a板與B板，即以板的粘接墊的一側為正面，按導向槽的方向進行區分。如果在一個方向上有導向槽的板是板，那么在另一個方向上有導向槽的板是B板，但是在板上沒有做標記。
顯色方法:用著色劑檢查;透光法:在板的一側放置一個光源，另一側有人檢查;單邊壓力試驗方法:一側通過水壓試驗至0.35Mpa(表壓)，如果另一側有水很低，快速檢查板的潮濕部分。我們選擇光透射法進行檢測。該方法具有操作方便、成本低等優點。適用于新舊板材的檢驗。
鉻酸鹽-鋅--膦酸鹽：這種方法用膦酸鈉代替聚磷酸鹽外與上一種方法相似，氨基甲叉磷酸鹽也可以用于比為聚磷酸鹽所規定的pH值要高的場合。氨基甲叉膦酸鹽可以防止水垢，即使pH值為9也能控制鈣鹽的沉淀。鉻酸鹽-鋅--水解的聚丙烯酰胺：由于陽離子型共聚物水解的聚丙烯酰胺的分散作用，能夠防止或防止水垢的產生。
