板式換熱器出現外漏、串液故障的維修方法，下面來講講板式換熱器維修過程中，經常出現的兩大故障外漏和串液，為什么會出現外漏和串液故障，及相關的維修處理方法。

外漏產生原因

①夾緊尺寸不到位、各處尺寸不均勻（各處尺寸偏差不應大于3 mm）或夾緊螺栓松動。② 部分密封墊脫離密封槽，密封墊主密封面有臟物，密封墊損壞或板式換熱器密封墊片老化。③ 板片發生變形，組裝錯位引起跑墊。④在板片密封槽部位或二道密封區域有裂紋。實例：北京、青海和新疆等地的多個熱力站均采用飽和蒸汽作為一次側熱源供暖，由于蒸汽溫度較高，在設備運行初期系統不穩定的情況下，橡膠密封墊在高溫下失效，引起蒸汽外漏。

處理方法

① 在無壓狀態，按制造廠提供的夾緊尺寸重新夾緊設備，尺寸應均勻一致，壓緊尺寸的偏差應不大于±0．2N (mm)(N。為板片總數），兩壓緊板間的平行度應保持在2 mm 以內。② 在外漏部位上做好標記，然后換熱器解體逐一排查解決，重新裝配或更換墊片和板片。③ 將開換熱器解體，對板片變形部位進行修理或者更換板片。在沒有板片備件時可將變形部位板片暫時拆除后重新組裝使用。④ 重新組裝拆開的板片時，應清潔板面，防止污物粘附著于墊片密封面。

串液產生原因

① 由于板材選擇不當導致板片腐蝕產生裂紋或穿孔。②操作條件不符合設計要求。③ 板片冷沖壓成型后的殘余應力和裝配中夾緊尺寸過小造成應力腐蝕。④板片泄漏槽處有輕微滲漏，造成介質中有害物質（如C1）濃縮腐蝕板片，形成串液。實例：某鋁業有限公司硫酸系統中1臺板片材料為254 SMo的BR03板式換熱器，在運行5個月后出現冷卻水側碳鋼接管腐蝕泄漏，酸液泄漏到了冷卻水側。檢查發現板片酸液進口處和導流區域有嚴重的腐蝕及開裂現象?，F場分析發現，系統運行溫度、流量和濃度等工藝參數均超出設計條件，使用溫度遠超出材料的適用范圍。采用飽和蒸汽作為一次側熱源的板式換熱器在運行過程中容易發生板片腐蝕，導致產品串液。這是 由于蒸汽溫度較高，設備運行中很容易造成橡膠密封墊在高溫下失效，引起蒸汽外漏并在二道密封區域急速冷凝。隨著外漏的不斷進行，冷凝殘液越聚越多，局部形成cl質量濃度較高區域，達到破壞板片表面鈍化層的腐蝕條件。同時，由于此區域板片冷沖壓形成的內部應力較大，在表面鈍化層被破壞的情況下，內部應力作用導致應力腐蝕的發生。

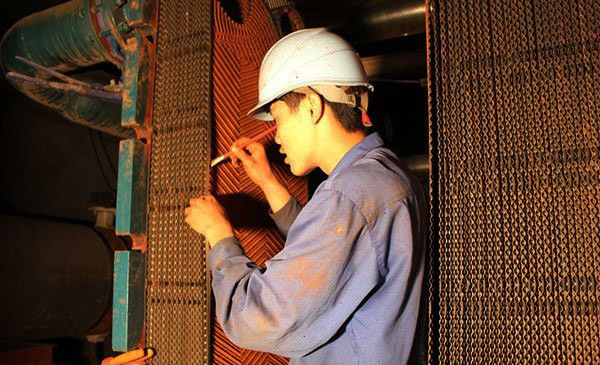

板式換熱器維修處理方法① 更換有裂紋或穿孔板片，在現場用透光法查找板片裂紋。②調整運行參數，使其達到設計條件。③換熱器維修組裝時夾緊尺寸應符合要求，并不是越小越好。④板式換熱器板片材料合理匹配。
